煤岩动力灾害声电监测仪是一种便携式、多通道、多信号、非接触监测仪器。要求监测仪是通过监测含气或不含气煤岩变形破裂过程中声发射、电磁辐射、超低频电磁感应、微震动等信息预测预报煤岩动力灾害过程及现象的，经过防爆检验和煤炭工业安全标志认证。煤岩在受载方式下发生断裂或破裂时会产生电磁辐射、超低频磁感应、声发射、微地震等信号。电磁辐射、超低频电磁感应、声发射、微地震等信号对矿山压力、采动活动、采动裂隙演化等有明显的响应，能够有效反映采掘工作面周围高应力区、动压区的位置及范围等；通过分析电磁辐射、超低频电磁感应、声发射、微地震等信号的动态变化趋势可对冲击地压、煤与瓦斯突出和突水等煤岩动力灾害进行有效预警。

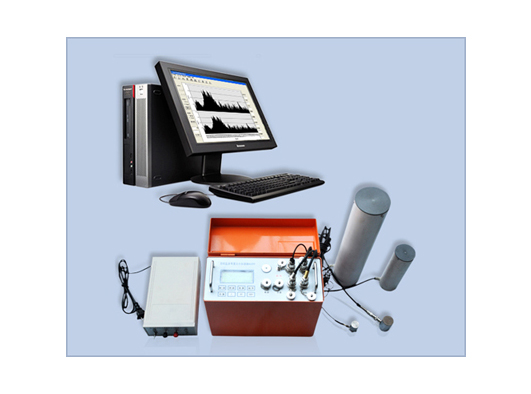

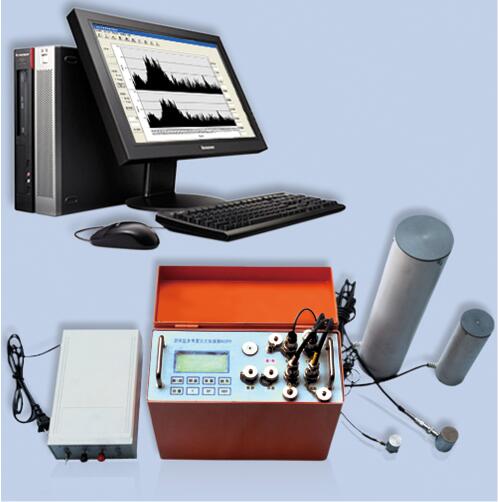

   监测仪由宽频带电磁辐射定向接收天线、超低频电磁感应天线、声发射探头、微震探头、主机、专用软件等组成，通过接收采矿工作面煤岩体变形破裂过程中产生的电磁辐射、超低频电磁感应、声发射、震动信息来综合预测煤岩动力灾害危险性。

功能用途

  ● 预测预报煤与瓦斯突出、煤矿冲击地压和金属矿山岩爆；

  ● 监测采空区顶板冒落；

  ● 监测顶板冒落及周期来压；

  ● 松动圈测试

  ● 矿压观测；

  ● 监测边坡滑移；

  ● 隧道、大坝等岩石混凝土结构稳定性评估。

技术特点

  ●声电监测仪实现了便携式、非接触、多通道、多信号、大区域连续预测；

  ●能够对多点的受载程度、活动性及动力灾害危险性进行移动式测试；

  ●多通道、多传感器同步监测，适用于同一地点不同信号和不同地点同一信号的同步测试，反映灾害前兆信息动态变化

   特征及演化过程；

  ●数据处理分析软件具有数据处理、统计分析、预警等功能，确定危险的区域、动态规律；

  ●通过原始波形采集及分析，能够反映灾害瞬间信息变化及演化特征，反映异常或危险的区域性自动进行动态趋势性分

    析及预警；

  ●多种信号采集、转换、处理、报警由监测仪自动完成；

  ●采用基于时-空区域的临界值法与动态趋势法预警；

  ●预测煤岩动力灾害时无需打孔，操作简便。

  ●通过人机对话实现控制或参数设置、数据处理、数据存储、数据显示和超限报警的功能，并且可在地面与计算机进行

    通讯。

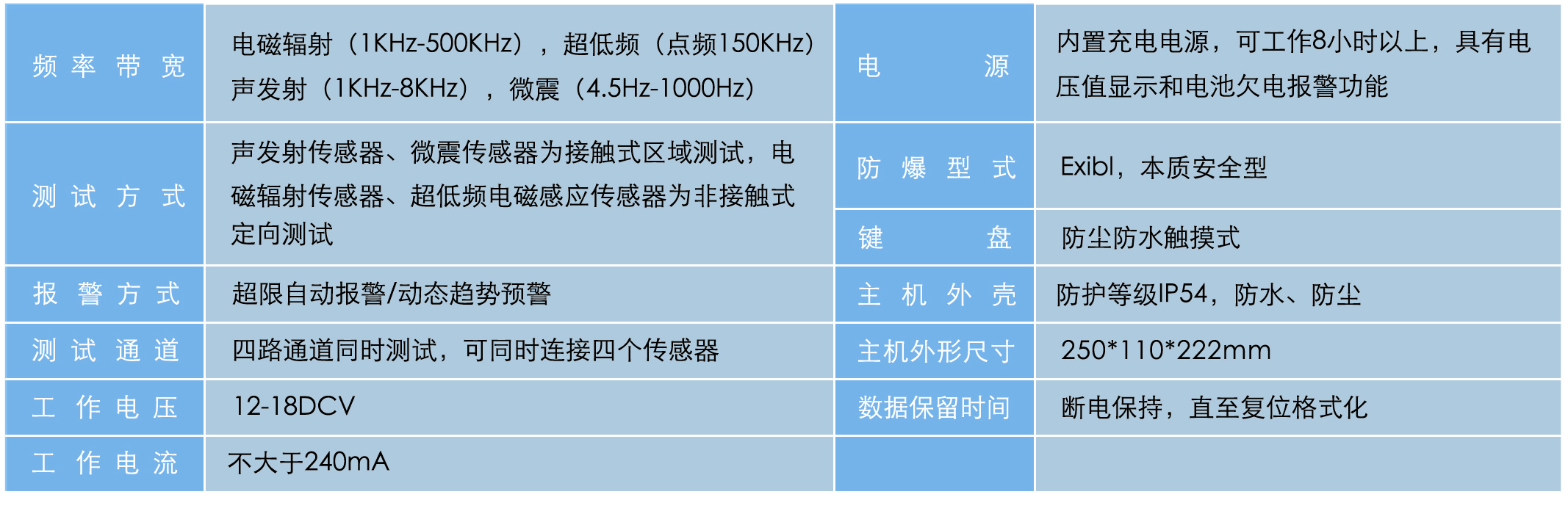

技术指标

  电磁辐射/超低频

  ●电磁强度：0～500(mv)；

  ●电磁有效值：0～500(mv)；

  ●电磁脉冲：0～5000（Hz）；

  ●电磁能量：0～6000(mJ)；

  ●电磁事件数：0～60次/分钟。

   声波/微震

  ●声波幅值：0～500(mv)；

  ●声波有效值：0～500(mv)；

  ●声波脉冲：0～5000（Hz）；

  ●声波能量：0～6000(mJ)；

  ●声波事件数：0～60次/分钟。

  ●频率带宽：仪器可用带宽300Hz-5.5KHz，信噪比≥6dB；

  ●测试方式：声发射、微震传感器接触式区域测试，电磁辐射、超低频传感器为非接触式定向测试；

  ●控制方式：键盘控制；

  ●报警方式：手动设置预警临界值，超限自动报警/动态趋势预警；

  ●工作电压：11-21VDC；

  ●工作电流：不大于240mA；

  ●电 源：内置可充电电源，可工作8小时以上，具有电压显示和欠压报警功能；

  ●数据保留时间：断电保持，直至复位格式化；

  ●防爆型式：ExibI,本质安全型。要求提供防爆检验和煤炭工业安全标志认证证书原件备查。

  ●键盘：防尘防水触摸式；

  ●主机外壳：防护等级IP54

  ●主机尺寸：250*110*222mm

  ●天线尺寸：Φ70*300

专用软件功能介绍

  ●事件回放：其中包含“电磁辐射事件回放”“超低频事件回放”“声发射事件回放”“微震事件回放”；

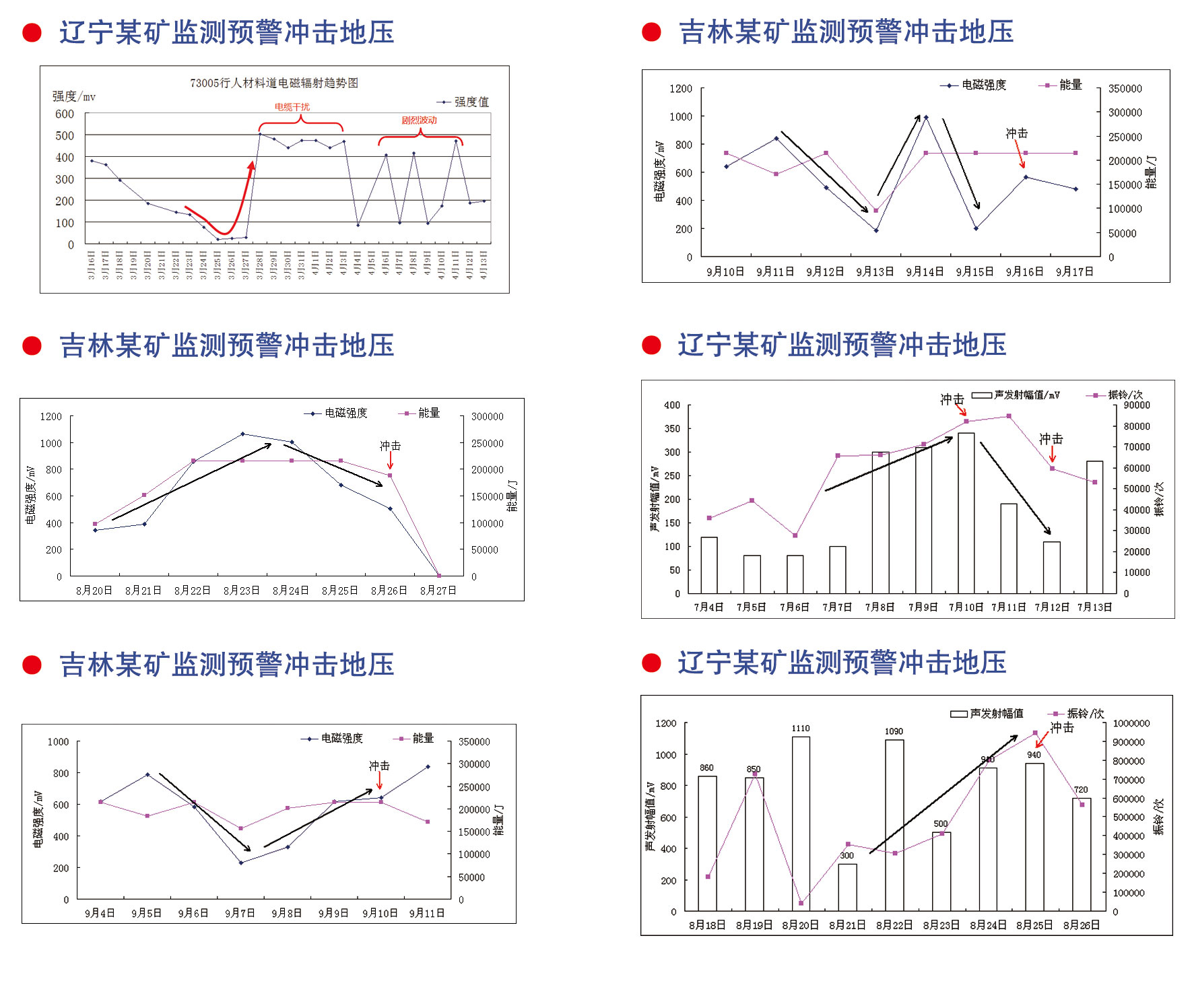

  ●动态变化：通过数据的动态变化，能够实现动态趋势分析及预警，分析出高应力区、危险及异常的区域；

  ●区域分布：能够对“电磁辐射”“超低频”“声发射”“微震”这4种信号进行区域分析及预警；

  ●区域动态变化：为区域多点、多天的测试数据按照时间顺序进行的数据连接。区域动态变化包括“声发射区域动态

   变化”、“电磁辐射区域动态变化”、“微震区域动态变化”、“超低频区域动态变化”。同时能对数据进行幅值

   最大平均值、幅值平均值、振铃总和、能量最大平均值、能量平均值、事件个数进行分析；
